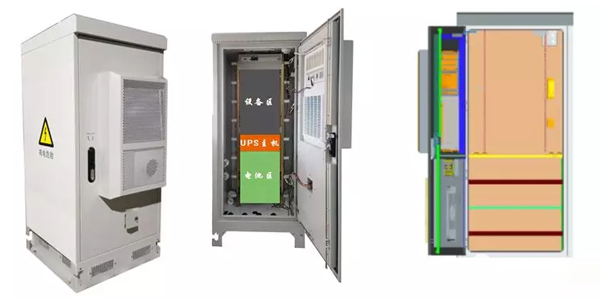

高速公路ETC門架系統一體化智能機柜也叫ETC智能機柜(通稱:etc戶外綜合機柜)，其關鍵為龍門架行車道控制設備、工業交換機、etc系統PC等機器設備出示集成化收容和為龍門架機器設備出示靠譜供備電，確保路側重要生產線設備的靠譜運作。

ETC業務流程機器設備有：etc系統PC、行車道控制板、無線天線控制板、RSU(Road Side Unit)機器設備等。

為了給高速公路收費系統提供可靠的支撐，戶外柜將配置UPS電源及電池設備、空調設備、配電設備、網絡傳輸設備、環境監控設備。

精致森藍機柜品牌為“ETC門架系統一體化智能機柜”提供配套的一體化監控系統。在解決方案級別采用先進、可靠的動態系統產品，實現以下四個目標

高速公路ETC門架一體化智能機柜系統介紹

1.提供穩定可靠的動力環境監控系統。

2.為運維管理提供有效的信息。

3.具有可擴展性，可與第三方平臺對接。

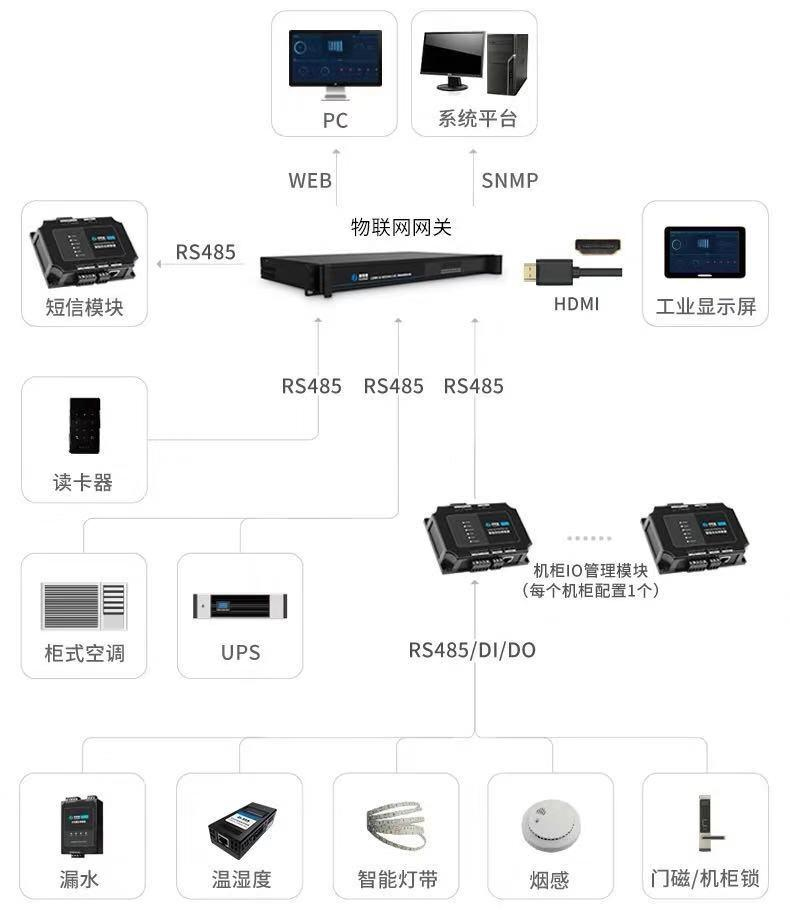

4.為了節約運行維護管理費用，實現短期投資的長期效益，動態環境監測系統涉及的監測對象包括:

【ups】從ups的智能接口獲取數據。監控內容包括:輸入相電壓、輸出相電壓、旁路相電壓、輸入相電流、輸出相電流、旁路相電流、輸出頻率、系統負載、電池充電程度、電池備用時間、輸入電壓限值、輸出電壓限值、輸出頻率限值、過載、電池運行模式、旁路運行模式、系統報警、整流器報警、逆變器報警、關機、旁路電壓超限等。

【電池包】通過 電池包 的智能接口獲取數據。監測內容包括：電壓、電流、剩余容量、溫度等。

配電柜 通過配電柜的智能接口獲取數據。監視內容包括電壓、輸入線電流、零線電流、電壓高次諧波、輸入線電流高次諧波、輸入線泄漏電流、輸入線有效電量、開關狀態等。

【空調】通過空調的智能接口獲取數據。監控內容包括：

1、空調機組啟?？刂坪瓦\行狀態顯示、過載報警監控、送回風溫度監控、室內外溫濕度監控、過濾器狀態顯示和報警、風機故障報警;

2、冷(熱)水流量調節、加濕器控制、風門調節、鼓風機、風門、調節閥鏈控制、室內空氣質量監視、(寒冷地區)防凍液控制、返回送風單元與消防系統聯動控制。

3、針對精密空調，主要監測其開、關狀態、送風溫度/濕度、回風溫度/濕度參數;遠程控制其開、關機。

4、針對普通空調，主要監測其開、關機狀態，控制其開、關機，溫度設置;根據實際情況需要，可考慮其來電自啟動功能。

【漏水】部署漏水探測器，主要是監測有水源區域的漏水情況。一旦漏水發生，及時準確地檢測到并通過監控系統發出報警;同時可聯動排水設備排水，如聯動進出水管的電磁閥開、關。

【溫濕度】監測機柜內環境溫度、濕度值。

【煙感】 監測機柜內的煙霧告警。

【門磁】 監測所有機柜的門磁開關狀態。

【視頻】 主要拍攝機柜正門的實時畫面，可設定與門禁開門/告警的聯動抓拍。

高速公路ETC門架系統 一體化智能機柜設計原則

1) 先進性：采用國際、國內流行的先進技術，適應技術發展需求;

2) 成熟性：以實用為原則，采用成熟的經過工程檢驗的先進技術;

3) 適用性：注重系統功能的適用性，不片面強調系統功能的多樣性，使構建的系統具有高的性價比;

4) 開放性：采用開放的技術標準，能支持任意網絡設備和任意廠商產品;

5) 標準化：采用標準化的設計，優先選用標準化產品;

6) 可擴展性：本工程應考慮到未來發展，在設計布線系統時應充分考慮系統的擴充、升級能力;方案具有平滑的擴容和升級能力，以適應建設方業務發展和管理的需要。

7) 安全性及可靠性：采用嚴格的、安全的可靠性措施。保證系統正常運行、信息傳遞的安全及運行的可靠;

8) 易管理、易維護性：應充分考慮到管理維護的可視化、層次化，應真正做到系統所有資源狀況一目了然。能充分保證將設備故障控制在盡可能小的范圍內，不影響故障設備之外的設備和系統，保證各系統正常運行。

9) 所選的室外設備，除滿足室外防水、防塵以及防雷要求外，必須考慮極端低溫和高溫的影響，保證設備在此極端溫度時能夠正常工作。

10) 開放的數據接口，監控系統未來考慮與其他監控系統的互聯。

高速公路ETC門架一體化智能機柜設計依據

整個系統的建設要遵循國際標準，滿足但不限于以下技術標準及規范：

1. GB50174-2017《電子信息系統機房設計規范》

2. GB50462-2015《電子信息系統機房施工及驗收規范》

3. GB50311-2007《綜合布線系統工程設計規范》

4. GB50312-2007《綜合布線系統工程驗收規范》

5.GA/T75-94《安全防范工程程序與要求》

6. GA/T74-2000《安全防范系統通用圖形符號》

7. (GB50116-2008)《火災自動報警系統設計規范》

8. GB20815-2006《視頻安防監控數字錄像設備》

9. GB50395-2007《視頻安防監控系統工程設計規范》

10. GB50396-2007《出入口控制系統工程設計規范》

11. GA/T644-2006《電子巡查系統技術要求》

2019年6月14日，中華人民共和國交通運輸部道路科學研究院在北京會議中心召開“科學技術成果發布會”，中交國通公司發布了etc門架系統一體化智能柜產品。

etc門架系統一體化智能柜的研發需求深化了2019年兩會工作報告中提出的收費公路制度改革，2年內基本取消了全國高速公路省界收費站，實現了不間斷的快速收費，減少了交通擁堵，方便了大眾。目前交通運輸行業正在全力推進此項重大任務。

5月16日，實施了《深化收費公路體制改革、取消高速公路省際邊界收費站實施方案》。5月下旬，交通部發布了《關于大力推進高速公路電子收費系統開發應用的通知》。目前，運輸業正全力推進這項重要任務。升級改造正在有序進行，重點解決高速公路省際邊界收費站問題，部署高速公路ETC門架 系統一體化智能機柜 系統。二是解決高速公路出入口收費站，實現不停車快速收費，減少擁堵。
