監控立桿施工_戶外監控桿怎樣安裝要求標準

每一根金屬戶外監控桿都必須接地，要求接地體安裝點下方應無任何管道、線纜經過，接地體要求接地電阻小于4Ω;接地體材料為鋼管或扁鋼，各立桿基礎具體數據視現場施工需要為準。

監控立桿也叫監控桿，是用于室外監控攝像機安裝的柱狀支架，主要為交通道路，十字路口，學校，政府，小區，工廠，邊防，機場等需要監控攝像的地方。監控立桿的使用提高了城市安全防范，是居民生活的有效保障。在視頻監控安裝的過程中，監控立桿的選擇與安裝也十分重要，適合環境需求，正確安裝監控立桿，才能讓監控攝像頭發揮更好的作用。

　　監控立桿施工_戶外監控桿怎樣安裝要求標準

1、一般的監控桿均按照高4—6米橫臂1米，來進行制作。沒有特殊情況所有監控桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥，混凝土的配比和最小水泥用量應符合GBJ204-83的規定;

2、監控桿必須有良好接地最好加引線導入地下(建議導電不走桿體)，其接地電阻小于4歐;

3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控桿預埋件，保證支臂桿的伸出方向(或按工程要求)地腳螺栓作為主筋;

4、監控桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30mm，再用C25細石砼把加強肋蓋住，以防止積水;

5、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100mm以上時，必須設置手孔井。手孔井的內圍尺寸要求為500(長)×500(寬)×600(深)MM，用礫石鋪層作為滲水用;手孔井四壁必須抹水泥沙漿;

6、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于1.2mm外表噴戶外塑粉并做好防水防盜及散熱;

7、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm;

8、設計依據：按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關標準進行施工。

　　監控立桿施工_戶外監控桿怎樣安裝要求標準

　　監控桿的預埋件基礎施工

1、基礎的鋼筋籠應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中;監控桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓;

2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞;基礎澆搗后，基礎面必須要高于地平面5MM～10MM;混凝土必須要養護一段時間，以確?；炷聊苓_到一定的安裝強度。

3、每一根金屬立桿都必須接地，其接地電阻小于4歐;各立桿基礎具體數據視現場施工需要為準。

對于雷雨多發地區必須設計安裝防雷電系統。

　　監控桿安裝-前端攝像機主要分為兩類：

1、前端設備直擊雷的防護

每個攝像機均安裝在比較高的立桿之上，所以設備的直擊雷防護必不可少。具體措施：在每根立桿頂端加裝避雷針一根，根據滾球法計算，避雷針的有效保護范圍在三十度夾角類，所以避雷針的高度，必須按照設備的安裝位置計算。

2、前端設備的接地

防雷器的接地非常重要，如果接地沒有做好，防雷器起不了自己的作用，所以一個良好的接地是相當重要的。

具體措施：攝像機均安裝在立桿上，如現場土壤情況較好(石沙等不導電物質較少)的情況下，可以利用立桿直接接地，把攝像機與防雷器的地線直接焊接在立桿上即可。

　　監控立桿施工_戶外監控桿怎樣安裝要求標準

反之，如現場土壤情況情況惡劣(石沙等不導電物質較多)，則要借用導電設備，利用扁鋼與角鋼等，用40*3的扁鋼沿立桿拉下，防雷器和攝像機的地線與扁鋼妥善焊接，用角鋼打入地底2-3米，與扁鋼焊接好，地阻測試根據國標小于4歐姆即可?；A鋼板上配鍍鋅螺絲，平光墊圈和彈簧墊圈。桿件基礎結構件鋼板不小于3.5mm、鋼筋不小于20mm、混凝土標號C30、PVVC彎管不小于2英寸;為確保安全，橫挑桿立桿基礎混凝土澆筑不應小于1.5立方米;基礎鋼板上鋼筋配鍍鋅螺絲，平光墊圈和彈簧墊圈。

材料要求：桿件基礎結構件鋼板不小于3.5mm、鋼筋不小于20mm、混凝土標號C30、PVVC彎管不小于2英寸;加裝接地體;接地體安裝點下方應無任何管道、線纜經過;接地體要求接地電阻小于4Ω;接地體材料為鋼管(不小于2.5英寸)和扁鋼，接地體距地面不少于2米。

值得注意的是，在監控立桿的安裝規范中，要求監控桿必須有避雷針及良好的接地保護，最好能加引線導入地下(建議導電不走桿體)，所以為保障前端設備的長時間正常工作，各種信號安裝匹配的浪涌保護器不可少，并需做標準的接地。

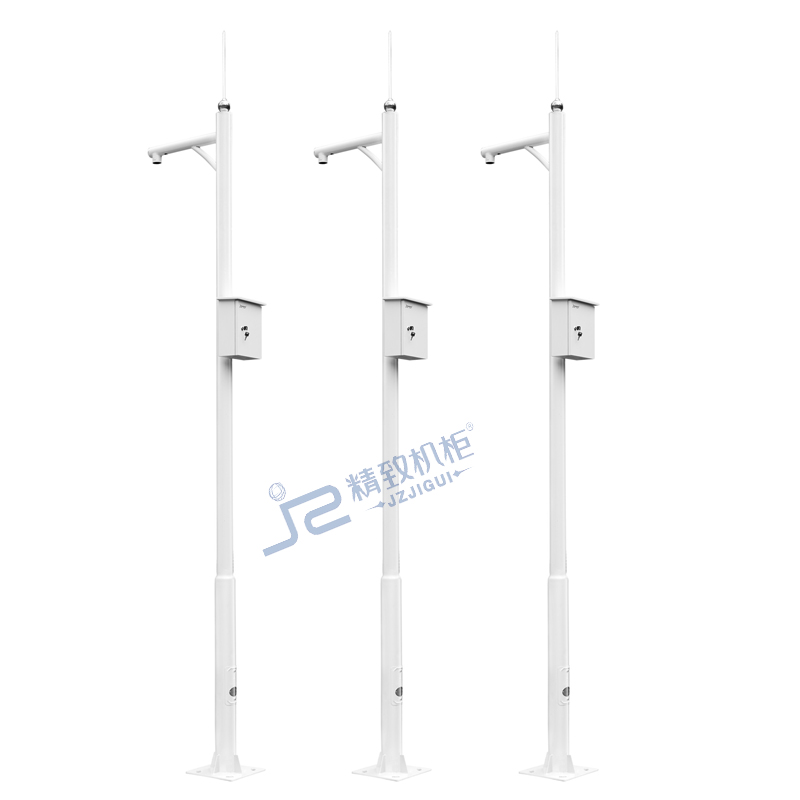

2、基本結構：常用的監控立桿、道路監控桿、電子警察立桿等由立桿、連接法蘭、造型支臂、安裝法蘭及預埋鋼結構構成。

3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道或建筑物垂直(或按具體施工要求)。
